Дефектоскоп многоканальный Omniscan iX UT | Olympus

Бренд:
Olympus

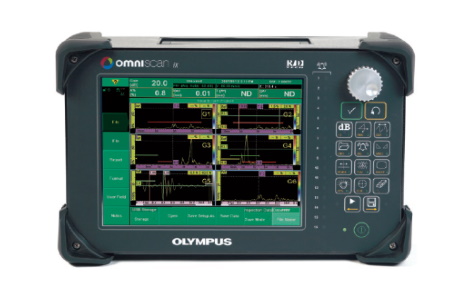

Olympus OmniScan iX — это промышленная ультразвуковая система неразрушающего контроля, созданная для высокоскоростного контроля критических промышленных изделий. Этот дефектоскоп имеет небольшой прочный корпус и благодаря своей конструкции может устанавливаться как на горизонтальной поверхности, так и на поворотном кронштейне или в стойке, что позволяет легко интегрировать оборудование в...
Полное описание
Цена по запросу
-+В корзину
Купить в 1 клик
Артикул: 827
Доставка по всей РоссииОплата онлайнМы находимся в Москве
  • Обзор
  • Характеристики
  • Отзывы0
  • Документация

Высокая частота повторения зондирующего импульса (ЧЗИ)

Частота повторения зондирующего импульса (ЧЗИ) — это частота, с которой посылаются импульсы. ЧЗИ OmniScan iX может достигать 12 кГц в режиме записи всех данных С-скана. Это значение (12 кГц) делится между всеми каналами, участвующими в контроле.

Запись данных

OmniScan iX записывает все данные А-скана и/или С-скана во внутреннюю память, на запоминающее устройство USB или напрямую в компьютер по протоколу Ethernet.

Интеллектуальное отображение А-скана (функция %Макс)

Функция “%Макс” позволяет не пропустить сигнал от дефекта. Несмотря на то, что частота обновления изображения А-скана ниже частоты зондирующего импульса OmniScan iX (до 12 кГц) и благодаря новой функции обработки сигнала на экране отображается наиболее значимый А-скан с сигналом от дефекта.

Иммерсионный контроль

Интерфейсный строб используется для привязке к поверхности объекта контроля. При иммерсионном контроле на экране отображается ещё одна шкала расстояния по воде, а также имеется функция настройки скорости звука в воде.

Аттенюатор донного эхо-сигнала

Строб В используется в качестве аттенюатора донного эхо-сигнала для независимого управления усилением в стробе.

Двухосевой кодировщик положения с синхронизацией сбора данных по механическому движению

OmniScan iX оснащён 2-осевым кодировщиком положения с синхронизацией сбора данных по механическому движению. Различные режимы сканирования: сканирование вдоль линии, растровое и спиральное сканирование.

ВРЧ/DAC

Функции ВРЧ и DAC служат для компенсации затухания звука путём корректировки усиления (32 точки ВРЧ) или путём построения опорной кривой на основе сигналов от калибровочных отражателей одинакового размера, расположенных на разном расстоянии от поверхности (DAC). Значение затухания звука в материале может применяться к обеим кривым — ВРЧ и DAC.

Отображение данных нескольких A-сканов

На экране одновременно могут отображаться до 8 А-сканов, каждый из которых имеет индивидуальную настройку для мультизонного контроля. Группы могут использовать любые каналы, и каждый канал настраивается на режим импульс-эхо или раздельно-совмещённый.

Отображение несколько ленточных диаграмм

На экране одновременно могут отображаться до 8 ленточных диаграмм с данными амплитуды и/или времени пролёта.

С-СКАН

Контроль амплитуды, максимума сигнала, места пересечения линии строба и толщины изделия. Для контроля цилиндрических объектов в качестве единиц измерения используются градусы. Интерполяция С-скана может достигать 200 МГц (5 нс).

Разработан с учётом последующей интеграции

OmniScan iX разработан для того, чтобы быть сердцем промышленной системы контроля. К прибору прилагаются все программные библиотеки, необходимые для настройки взаимодействия с существующими средствами управления. Дополнительно в приборе присутствуют все необходимые разъёмы для подсоединения монитора, клавиатуры, мыши и внешнего запоминающего устройства. Прибор легко интегрируется с механическими и электронными компонентами производственного процесса благодаря программируемым аналоговым выходам, выходам сигнализации и входам кодировщика.

Простая интеграция

Дистанционное управление прибором с компьютера

В дефектоскопу OmniScan iX прилагается библиотека программных средств, благодаря которой можно создавать и запускать на компьютере пользовательские приложения удалённого контроля. Связь удалённого компьютера с OmniScan iX осуществляется по протоколу Ethernet. В частности при помощи внешнего приложения (LabVIEW, Visual C++®, Visual Basic ®) оператор может запускать и останавливать сбор данных, сбрасывать показания кодировщика, а также вводить названия файлов.

Просмотр исходных данных на компьютере

Опциональная библиотека программных средств доступа к данным позволяет просматривать и обрабатывать на компьютере (например, программой MATLAB®) данные, полученные дефектоскопом OmniScan iX.

Монтаж в стойку (19', 5U)

Для удобства интеграции OmniScan iX может поставляться в специальном корпусе для монтажа в стойку 19', 5U. В стандартном настольном корпусе имеются отверстия VESA для монтажа на поворотном кронштейне.

Все разъёмы находятся на задней панели

Размещение разъёмов на задней панели прибора наиболее оптимально при монтаже дефектоскопа в стойку.

Общие характеристики

  • Стандартный настольный корпус: 375 мм × 238 мм × 185 мм
  • Корпус для монтажа в стойку: 485 мм × 222 мм × 190 мм
  • Вес: 6,5 кг
  • Дисплей: 800 × 600, 10,4" цветной ЖК-экран TFT
  • Разъёмы: BNC (2, 4 или 8)

Генератор

  • Количество: 2, 4 или 8
  • Выходной импульс: 50 В, 100 В, 200 В, 300 В (±10 %)
  • Длительность импульса: Настраивается от 30 нс до 1 000 нс (±10 %), разрешение 2,5 нс.
  • Время спада: менее 7 нс
  • Форма импульса: Отрицательный прямоугольный импульс
  • Выходное сопротивление: менее 7 Ом

Приёмник

  • Количество приёмников: 2, 4 или 8
  • Диапазон усиления: от 0 до 100 дБ, с шагом 0,1 дБ
  • Максимальный входной сигнал: 20 Вp-p (масштаб 128 %)
  • Минимальная чувствительность: 200 мкВp-p (масштаб 128 %)
  • Эквивалентный входной шум: 160 мкВp-p (среднеквадратический 26 мкВ) (128 %)
  • Входное полное сопротивление: 50 Ом
  • Фильтры на входе (полоса пропускания 100 %): Полоса пропускания центрирована на 1, 2, 5, 10, 15 и 20 МГц. Низкочастотный: 1 МГц от 0,25 МГц до 1 МГц (для низкочастотных преобразователей). Высокочастотный: от 12 до 35 МГц, от 15 до 35 МГц и от 20 до 35 МГц (для высокочастотных преобразователей). Широкополосный: от 2 до 25 МГц
  • Детектирование: Положительная и отрицательная полуволна, полная волна, недетектированный сигнал
  • Режим: ИЭ (импульс-эхо), РС (раздельно-совмещённый), TT (теневой). В режиме РС максимальное количество генераторов равно половине количества каналов.
  • Сглаживание: Цифровое

ВРЧ

  • Количество точек: 32 (диапазон до 40 дБ). Точка ВРЧ может иметь отрицательное значение
  • Максимальное нарастание коэффициента усиления: 20 дБ/мкс

Сбор данных

  • Частота измерения А-скана: 6 000 A-сканов в секунду (ЧЗИ/N, где: N = количество каналов) (512-точечный А-скан).
  • Максимальная ЧЗИ: 12 кГц (С-скан + режим сигнализации). До 6 кГц с записью всех данных А-скана.

Обработка данных

  • Усреднение в реальном времени: 2, 4, 8, 16

Стробы

  • Количество: 3 - I (интерфейсный), A и B (измерительные). Синхронизация I, A, B по зондирующему импульсу; B по стробам I и А (постсинхронизация)
  • Аттенюатор донного эхо-сигнала (BEA): Первая половина имеющихся каналов (например: на 4-канальном приборе функция BEA на каналах 1 и 2)

Запись данных

  • А-скан: 6 000 A-сканов в секунду (512-точечный A-скан) (скорость передачи 3 Мб/с)
  • С-скан: 12 000 (A1, A2, A3, T1, T2, T3) (3 строба); 12 кГц (низкая частота для выявления коррозии)
  • Память: Внутренняя, на карте CompactFlash 8 Гб

Отображение данных

  • Частота обновления экрана: 60 Гц
  • Режим отображения: А-скан, B-скан, С-скан, ленточная диаграмма и несколько А-сканов

Синхронизация данных

  • По времени: от 1 Гц до 12 кГц
  • По кодировщику: На 1 или 2 осях, разделённых на 1—65 536 шагов

Входы и выходы

  • Количество сигнализаций: 16 (программируемые, с настраиваемой длительностью и задержкой срабатывания, фильтры для n срабатываний)
  • Условия: Любая логическая комбинация стробов
  • Сигнал: Амплитуда или время пролёта для стробов А или В
  • Аналоговые выходы (на максимальной ЧЗИ): 16 (от 0 В до 5 В) (программируемые для каждого строба)
  • Цифровые входы: 4 программируемых цифровых входа
