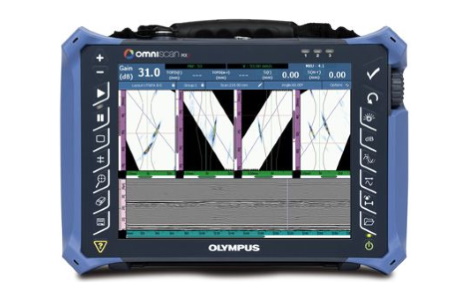

Дефектоскоп на фазированных решетках OmniScan MX2 | Olympus

Дефектоскоп с фазированными решетками Omniscan MX2 | Olympus

Цена по запросу

OmniScan MX2 предлагает высокую скорость сбора данных и новые мощные программные функции для эффективного ручного и автоматизированного контроля.

Описание товара

В результате более чем 10-летнего признанного лидерства в модульных испытательных платформах неразрушающего контроля, OmniScan MX был самым успешным портативным и модульным прибором для испытаний с фазированной решеткой, выпущенным компанией Olympus на сегодняшний день, с тысячами устройств по всему миру.

Теперь Olympus предлагает новый модуль PA с TOFD, новый модуль UT, а также новые программные программы (NDT SetupBuilder и новую версию OmniPC), которые расширяют возможности успешной платформы OmniScan MX2 и повышают эффективность рабочего процесса инспекций неразрушающего контроля.

Основываясь на твердой основе

Второе поколение OmniScan MX2 повышает эффективность тестирования, обеспечивая превосходную, улучшенную производительность приложений AUT с более быстрыми настройками, циклами тестирования и отчетностью, а также универсальную совместимость с более чем 10 фазовыми матрицами и ультразвуковыми модулями. Разработанная для экспертов по неразрушающему контролю, эта высокопроизводительная масштабируемая платформа обеспечивает истинную производительность неразрушающего контроля нового поколения.

OmniScan MX2 предлагает высокую скорость сбора данных и новые мощные программные функции для эффективного ручного и автоматизированного контроля — все это в портативном модульном приборе.

Быстрее, лучше!

Начните свой день с OmniScan MX2. OmniScan MX2 упрощает и ускоряет процесс установки благодаря интуитивно понятному пошаговому мастеру, поэтому вы можете быстро начать тестирование. Благодаря стандартному в отрасли пользовательскому интерфейсу с фазированной антенной решеткой с более высокой производительностью, более крупному и яркому экрану с диагональю 10,4 дюйма (26,4 см), новым уникальным интуитивно понятным сенсорным экраном и более быстрой передаче данных MX2 позволяет вам получить к вашей следующей инспекции быстрее.

Больше, чем поставщик решений Instrument-A

OmniScan MX2 является важной частью вашего решения по инспекции и может быть объединен с другими критически важными компонентами для формирования полной системы контроля. Olympus предлагает полный ассортимент продукции, который включает в себя зонды с фазированной антенной решеткой, сканеры, программное обеспечение для анализа и аксессуары, которые интегрированы и упакованы в быстро развертываемые решения для конкретных приложений для быстрого возврата инвестиций. Кроме того, Olympus предлагает высококачественную глобальную услугу калибровки и ремонта при поддержке команды экспертов по применению фазированных решеток, чтобы вы могли получить необходимую поддержку.

Проверка
сварных швов сосуда под давлением Полная проверка сварных швов сосуда под давлением может быть выполнена за одно сканирование с использованием OmniScan PA и ручного сканера, такого как серия HSMT, или моторизованного сканера, такого как WeldROVER. Комбинируя TOFD и PA за один проход проверки, можно добиться значительного сокращения времени проверки по сравнению с обычным растровым сканированием или рентгенографией. Кроме того, результаты проверки доступны сразу, что позволяет обнаружить проблемы со сварочным оборудованием и устранить их сразу же.

Композитный контроль
Детали, изготовленные из слоистых композитных материалов, представляют собой проблему контроля из-за их различной формы и толщины.
Olympus предлагает комплексные решения для проверки полимерных конструкций, армированных углеродным волокном. Эти решения основаны на дефектоскопе OmniScan, сканере GLIDER ™ и специальных датчиках и клиньях, предназначенных для плоских панелей и радиуса контроля CFRP.

Проверка
сварных швов труб малого диаметра В сочетании с ручным сканером COBRA дефектоскоп OmniScan способен проверять трубы в диапазоне от 0,84 дюйма до 4,5 дюйма. Благодаря очень тонкой конструкции, этот ручной сканер способен осматривать трубы в местах с ограниченным доступом. Смежные препятствия, такие как трубопроводы, опоры и конструкции, могут быть на расстоянии до 12 мм (0,5 дюйма).

Ручное и полуавтоматическое картирование коррозии
Система OmniScan PA со сканером HydroFORM разработана для того, чтобы предложить лучшее контрольное решение для обнаружения уменьшения толщины стенки в результате коррозии, истирания и эрозии. Кроме того, эта система обнаруживает повреждение средней стенки, такое как образование пузырей, вызванное водородом, и расслоение, вызванное производством, и четко отличает такие аномалии от потери толщины стенки.
Для этого применения ультразвуковая технология с фазированной решеткой обеспечивает превосходную скорость контроля, плотность точек данных и обнаружение.

Платформа, которая развивается по мере роста ваших потребностей

Предназначенный для защиты ваших текущих и будущих инвестиций в поэтапный массив, OmniScan MX2 содержит более 10 различных модулей Olympus. Вы можете быть уверены, что получите максимальную отдачу от своих инвестиций, поскольку спецификации будут продолжать развиваться в соответствии с вашими потребностями благодаря постоянным обновлениям программного обеспечения.

Современные модули PA2 и UT2

Компания Olympus, мировой лидер в области технологий фазированных решеток, выпустила новую линейку модулей, совместимых с инструментом MX2.

PA2

Новое предложение по поэтапному массиву, основанное на новых инновационных модулях PA2, имеет множество улучшений, таких как:

Лучшее качество фазированного массива и сигнала TOFD

  • Лучшее отношение сигнал / шум
  • Более мощные пульсаторы
  • 64 чистых серых тона

Больше возможностей для нескольких групп

  • Возможность одновременного использования каналов PA и UT

Общие улучшения оборудования

  • Более высокие рабочие температуры (45 ° C)
  • Новый разъем датчика OmniScan с системой быстрой защелки
  • Разработан для IP66 экологического рейтинга
  • Расширенная автономия от батарей
UT2

Новый традиционный ультразвуковой модуль использует ту же технологию UT-каналов, что и модули PA2, но предлагает вдвое больше каналов.

Новое программное обеспечение OmniScan содержит усовершенствования для большей функциональности на рынках сварки и коррозии.

Стремясь к постоянному совершенствованию, интерфейс программного обеспечения был упрощен, а время отклика оптимизировано для обеспечения наилучшего опыта для клиентов.

Новые функции включают в себя:

  • Экспорт C-Scan
  • Новый End-View с групповым слиянием
  • Interleave
  • Анализ ослабления усиления
  • Прокрутка макетов для легкой интерпретации
  • Улучшенная доступность благодаря большему количеству интерактивных меню
  • Оптимизированные основные меню и мастера
  • Бортовое составное сканирование
  • Трассировка криволинейной геометрии для продольных сварных швов
  • Фазированная матрица DGS / AVG для всех законов фокусировки с коррекцией изображения S-scan

Для приложений, требующих конфигурации с несколькими зондами, макеты для нескольких групп были улучшены, так что конфигурация сканера отражается в программном интерфейсе. Положение различных сканов определяется их расстоянием до центра сварного шва, обеспечивая простую для понимания и привлекательную компоновку.

Модуль UT2 TOFD и программное обеспечение MXU

Новый модуль OmniScan MX2 UT2 от Olympus представляет собой мощное, но доступное решение для проверки TOFD. Несколько аппаратных и программных улучшений делают проверку сварных швов с использованием метода TOFD быстрее и проще. Отношение сигнал / шум в ведущем классе обеспечивает оптимальное качество данных для проверки TOFD.

Улучшения
  • Мастер TOFD
  • Калибровка PCS
  • Четкое B-сканирование
  • Multi-TOFD макеты
  • Выпрямление боковой волны
  • Высшее PRF по группам TOFD
  • Более высокое напряжение (до 340 В) устраняет необходимость в предварительных усилителях

Эти улучшения предлагают более быструю и простую настройку, улучшенное отображение данных и более точный размер дефектов, что повышает общую производительность.

Макеты Multi-TOFD

Новый макет Multi-TOFD может отображать более одной группы одновременно. Это позволяет легко позиционировать и определять размеры дефектов путем визуальной корреляции между группами.

Выпрямление боковых волн

Использование инструмента выпрямления Lateral Wave обеспечивает более четкое отображение для облегчения интерпретации. Выпрямление на боковой волне также позволяет более точно оценивать глубину и размеры дефектов.

Вышеупомянутые улучшения программного обеспечения также включены в программное обеспечение OmniPC, позволяя пользователям анализировать данные на ПК, в то время как OmniScan может быть повторно развернут для других заданий сбора данных.

Сканер HST-Lite TOFD

Новый сканер HST-Lite является идеальным выбором для экономичных одноканальных проверок TOFD, когда важно качество сигнала. Комбинация магнитных колес и подпружиненных держателей зондов обеспечивает стабильность, необходимую для проведения высококачественных однострочных инспекций. Работать со сканером можно только одной рукой, и он будет прикрепляться к ферромагнитным поверхностям даже в перевернутом положении.

Клинья из нержавеющей стали TOFD

HST-Lite при покупке в комплекте поставляется с новыми клиньями из нержавеющей стали TOFD. Эти клинья считаются значительным обновлением по сравнению с обычными клиньями Rexolite и являются лучшим вариантом для большинства применений. Они предлагают несколько преимуществ, в том числе:

  • Лучшая износостойкость без необходимости регулировки твердосплавных штифтов
  • Лучшее сцепление, поскольку износостойкие штифты из карбида могут поднять клин с поверхности
  • Более короткий подход (на 3 мм) для лучшего покрытия верхней части сварного шва
  • Более прочный для долгой жизни

Эти клинья совместимы с высокопроизводительной линейкой датчиков TOFD от Olympus.

TOFD Инспекция малых труб

Специально разработанная для использования с хорошо установленным сканером COBRA, дополнительная линия клиньев TOFD доступна для низкопрофильных осмотров. Эти клинья могут быть оснащены зондами ST1 диаметром 3 мм для проверки труб диаметром от 1 до 4,5 дюймов. Эти клинья доступны с различными продольными углами преломления и могут быть заказаны для конкретных диаметров или из набора, охватывающего весь диапазон диаметров.

Сканер труб COBRA малого диаметра может выполнять проверки TOFD с помощью соответствующих клиньев, кабелей и преобразователей.

Отправить запрос по данному товару

Внимание! Отправляя запрос вы даете согласие на обработку персональных данных

Спасибо за оказанное внимание! Мы успешно получили ваше сообщение.
Извините, произошла непредвиденная ошибка. Пожалуйста, попробуйте отправить сообщение позже.

Характеристики базового модуля OmniScan MX2

Общие характеристики

  • Размеры: (Ш x В x Г) 325 х 235 х 130 мм
  • Вес: 3,2 кг без модуля и с одной батареей

Хранение данных

  • Запоминающие устройства: SDHC, стандартные USB-устройства или быстрый Ethernet
  • Размер файла данных: 300 МБ

Порты входа/выхода

  • Порты USB: 3
  • Звуковая сигнализация: Да
  • Выход видеосигнала: Выход SVGA
  • Ethernet: 10/100 Мбит/с

Линии ввода/вывода

  • Кодировщик: 2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление)
  • Цифровой вход: 4 цифровых входа TTL, 5 В
  • Цифровой выход: 4 цифровых выхода TTL, 5 В, 15 мА
  • Выключатель устройства сбора данных: Удаленный сбор данных активирован TTL, 5 В
  • Выход питания: 5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания)
  • Сигнализации: 3 TTL, 5 В, 15 мА
  • Аналоговый выход: 2 аналоговых выхода (12 бит) ±5 В в 10 kΩ
  • Вход синхроимпульсов: 5 В TTL

Дисплей

  • Размер: 26,4 см (10,4 дюйма) по диагонали
  • Разрешение: 800 х 600 пикселей
  • Яркость: 700 кд/м2
  • Количество цветов: 16 миллионов
  • Тип: TFT LCD

Питание

  • Тип батареи: Аккумулятор Smart Li-ion
  • Количество батарей: 1 или 2 (в аккумуляторном отсеке можно разместить две батареи с возможностью «горячей» замены)
  • Продолжительность работы: Минимум 7 часов с двумя батарями

Условия эксплуатации

  • Диапазон рабочих температур: от –10°C до 45°C
  • Температура хранения: от -20 °С до 60 °С с батареями; от -20 °С до 70 °С без батарей.
  • Относительная влажность: Макс. 70% при 45°C без образования конденсата
  • Степень защиты корпуса: IP66
  • Устойчивость к ударам: Испытания на падение MIL-STD-810G 516.6
  • Совместимость с модулями MX2: MXU 4.1R8 и более поздние версии (OMNI-M2-PA32128PR), MXU 4.0 и более поздние версии OMNI-M2-PA1664 (OMNI-M2-PA16128, OMNI-M2-PA32128, OMNI-M2-UT-2CH), MXU 3.1, MXU 4.1R9 и более поздние версии (OMNI-M-UT-8CH), MXU Все версии OMNI-M-PA1664 (OMNI-M-PA16128, OMNI-M-PA32128, OMNI-M-PA32128PR,OMNI-M-PA3232 (200 В)), MXU-M 3.1 и предыдущие версии (OMNI‑MPA1664M).

OmniScan MX2: Руководство по началу работы Olimpus Omniscan MX2 в формате PDF (для скачивания руководства нажмите на кнопке правую клавишу мыши и выберите пункт «Сохранить ссылку как…»)
