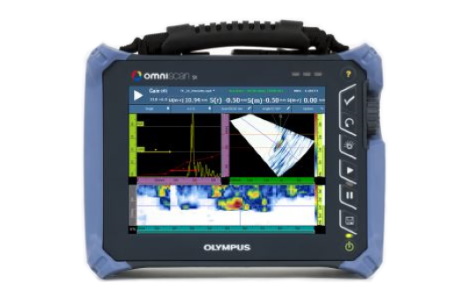

Дефектоскоп на фазированных решетках OmniScan SX | Olympus

Дефектоскоп с фазированными решетками OmniScan SX | Olympus

Цена по запросу

Прибор OmniScan SX имеет удобный программный интерфейс и оснащен 8,4-дюймовым (21,3 см) сенсорным экраном. OmniScan SX не является модульным прибором и позволяет работать только с одной группой элементов фазированной решетки, что делает прибор простым в применении и доступным по цене.

Описание товара

OmniScan SX доступен в двух конфигурациях: SX PA и SX UT. Модель SX PA — это ФР-модуль 16:64PR, который, аналогично УЗ-модулю SX UT, оснащен традиционным каналом УЗ (UT) для контроля в режимах И-Э (импульс-эхо), РС (раздельно-совмещенный) или TOFD (дифракционно-временной метод контроля). Портативный дефектоскоп OmniScan SX на 33 % легче и на 50 % меньше своего предшественника OmniScan MX2.

Aero_OmniScan_SX_01

Сенсорный экран OmniScan SX имеет функцию полноэкранного режима для оптимальной визуализации дефектов, преобразуя многие функции меню в простые сенсорные операции. Интуитивно-понятный интерфейс обеспечивает легкий выбор меню и перемещение курсора, имеет функции масштабирования и настройки стробов, а также возможность ввода и редактирования текста и значений. Все вышеперечисленные функции, наряду с понятной настройкой и мастером калибровки, а также большая скорость обновления данных S-скана и A-скана, и высокая частота повторения зондирующих импульсов (ЧЗИ) делают OmniScan SX высокоэффективным аналитическим прибором.

OmniScan SX совместим со всеми сканерами Olympus, датчиками и комплектующими, а также с программами NDT SetupBuilder и OmniPC. Оборудование и программное обеспечение Olympus гарантируют эффективность и надежность неразрушающего контроля на всех уровнях, начиная с проектирования и настройки и заканчивая сбором данных и анализом результатов тестирования.

Отправить запрос по данному товару

Внимание! Отправляя запрос вы даете согласие на обработку персональных данных

Спасибо за оказанное внимание! Мы успешно получили ваше сообщение.
Извините, произошла непредвиденная ошибка. Пожалуйста, попробуйте отправить сообщение позже.

Корпус

  • Размеры: (Ш х В х Г) 267 × 208 × 94 мм
  • Вес: 3,4 кг с батареей

Хранение данных

  • Запоминающие устройства: Карта памяти SDHC, большинство стандартных запоминающих устройств USB
  • Размер файла данных: 300 МБ

Порты входа/выхода

  • Порты USB: 2 порта USB, совместимые с характеристиками USB 2.0
  • Звуковая сигнализация: Да
  • Выход видеосигнала: Выход SVGA

Линии ввода/вывода

  • Кодировщик: 2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление)
  • Цифровой вход: 4 цифровых входа TTL, 5 В
  • Цифровой выход: 3 цифровых выхода TTL, максимум 5 В, 15 мА на выход
  • Выключатель устройства сбора данных: Да, в зависимости от конфигурации цифрового входа
  • Выход питания: 5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания)
  • Вход синхроимпульсов: 5 В TTL

Дисплей

  • Размер: 21,3 см (8,4 дюйма) по диагонали
  • Разрешение: 800 х 600 пикселей
  • Яркость: 600 кд/м2
  • Углы просмотра: По горизонтали: от −80° до 80°; По вертикали: от −60° до 80°
  • Количество цветов: 16 миллионов
  • Тип: TFT LCD

Питание

  • Тип: Аккумулятор Smart Li-ion
  • Количество: 1
  • Продолжительность работы батареи: Мин. 6 часов при нормальных условиях работы

Условия эксплуатации

  • Диапазон рабочих температур: От −10 °C до 45 °C
  • Температура хранения: От −20 °C до 60 °C с батареей. От −20 °C до 70 °C без батареи.
  • Относительная влажность: Макс. 70% при 45°C без образования конденсата
  • Степень защиты корпуса: Соответствие требованиям IP66
  • Устойчивость к ударам: Испытания на падение MIL-STD-810G 516.6

Характеристики УЗ (модуль OMNISX-1664PR)

  • Разъемы: 1 разъем для ФР-датчика: Olympus PA. 2 разъема УЗ: LEMO 00.
  • Количество законов фокусировки: 256
  • Распознавание датчика: Автоматическое

Генератор/Приемник

  • Апертура: 16 элементов
  • Количество элементов: 64 элемента
  • Генератор: Каналы ФР Канал УЗ
  • Напряжение: 40 В, 80 В и 115 В 95 В, 175 В и 340 В
  • Длительность импульса: Настраивается от 30 до 500 нс; разрешение 2,5 нс Настраивается от 30 до 1 000 нс, разрешение 2,5 нс
  • Форма импульса: Отрицат. прямоугольный импульс Отрицат. прямоугольный импульс
  • Выходное сопротивление: 35 Ω (режим импульс-эхо); 30 Ω (режим раздельно-совмещенный) < 30 Ω.
  • Приемник: Каналы ФР Канал УЗ
  • Усиление: От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана) От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана)
  • Входное полное сопротивление: 60 Ω (режим импульс-эхо); 150 Ω (режим раздельно-совмещенный) 60 Ω (режим импульс-эхо); 50 Ω (режим генератор-приемник).
  • Полоса пропускания: От 0,6 до 18 МГц (-3 дБ) от 0,25 до 28 МГц (–3 дБ)

Формирование луча

  • Тип сканирования: Секторное или линейное
  • Количество групп: 1
  • Сбор данных: Каналы ФР Канал УЗ
  • Частота оцифровки: 100 МГц 100 МГц
  • Максимальная ЧЗИ: До 6 кГц (C-скан)
  • Обработка данных: Каналы ФР Канал УЗ
  • Число точек данных: До 8 192
  • Усреднение в реальном времени: PA: 2, 4, 8, 16 UT: 2, 4, 8, 16, 32, 64
  • Детектирование: РЧ, полная волна, полуволна +, полуволна –
  • Фильтр: 3 низкочастотных, 3 полосовых и 5 высокочастотных 3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD)
  • Фильтрация видео: Сглаживание (скорректировано по диапазону частоты датчика)

Визуализация данных

  • Частота обновления A-скана: А-скан: 60 Гц; S-скан: 60 Гц

Синхронизация данных

  • По внутреннему таймеру: От 1 Гц до 6 кГц
  • По кодировщику: На двух осях: от 1 до 65 536 меток

Программируемая ВРЧ

  • Количество точек: 16 — одна кривая ВРЧ на канал для законов фокусировки
  • Максимальное нарастание: 40 дБ/10 нс

Сигнализации

  • Количество: 3
  • Условия: Любая логическая комбинация стробов
