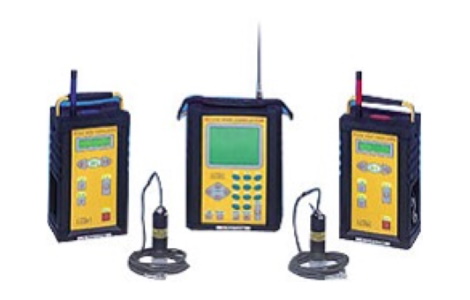

Корреляционный течеискатель LC-2500 | Fuji Tecom

Корреляционный течеискатель LC-2500 | Fuji Tecom

Цена по запросу

Портативный прибор, который прост в управлении, имеет встроенную память, предназначен для предотвращения утечек в подземных металлических и пластиковых трубопроводах.

Описание товара

Корреляционный течеискатель Fuji Tecom LC-2500 представляет из себя портативный прибор, который прост в управлении, имеет встроенную память, идеально подходит для работы в полевых условиях и предназначен для предотвращения утечек в подземных металлических и пластиковых трубопроводах. Основной функцией течеискателя является автоматическое вычисление статистических характеристик случайных процессов, таких как шум утечки, с целью определения расположения его источника.

Течеискатель LC-2500 оснащен двумя датчиками: два предусилителя и коррелятор. Для передачи акустического сигнала от датчиков используется радиоканал с устойчивой связью до 1000 м в любых условиях. Магнитные датчики производятся в герметичном исполнении IP68, и поэтому их можно устанавливать на затопленные трубопроводы. Коррелятор исследует форму волны полученного сигнала и воспроизводит общую для двух датчиков часть, которая и является шумом утечки, поэтому посторонний шум на улице не препятствует процессу поиска утечек.

Корреляционное преобразование позволяет рассчитать временную задержку, которая непосредственно связана с расстоянием от датчиков до участка повреждения трубопровода и представлена на ЖК-дисплее коррелятора в виде временной диаграммы с пиком, характеризующим утечку. Режимы «маштабирования» и «поиска» способствует быстрому и точному местонахождению утечки, а комбинации из восьми фильтров и использование функции частотного анализа с помощью быстрого преобразования Фурье обеспечивают выбор оптимального диапазона фильтрации для подавления посторонних шумов.

Технология поиска утечек сводится к установке магнитных датчиков на трубопровод, подключению их к предусилителям и ввода следующих исходных данных:

  • материал и диаметр трубопровода
  • расстояние между датчиками по длине трубопровода.

В корреляторе Fuji Tecom LC-2500 есть встроенная память для хранения и вызова до 100 результатов измерений.

Технические характеристики Fuji Tecom LC-2500:

Коррелятор

  • Рабочая температура: -20 ~ + 500C
  • Защита от внешних воздействий: IP52
  • Габариты: 197 x 100 x 250 мм
  • Вес: 3.1 кг с батареями
  • Питание: 6 В (4 батарейки LR20)
  • Время непрерывной работы: минимум 8 ч (при 20°C)
  • Минимальное рабочее напряжение: 4.2 В
  • Режим ввода: Радио или кабель
  • Экран: Жидкокристаллический с разрешением 320 x 240
  • Метод корреляции: Полярное преобразование
  • Диапазоны времени задержки: ±50, ±100, ±200, ±400, ±800, ±1600 мс или автоматическая установка
  • Разрешение по времени: 25 мкс в диапазоне 50 мс, 50 мкс в диапазоне 100 мс, 100 мкс в диапазоне 200 мс, 200 мкс в диапазоне 400 мс, 400 мкс в диапазоне 800 мс, 800 мкс в диапазоне 1600 мс
  • Фильтры: В диапазоне 80-5000 Гц
  • Узкополосный фильтр: Выключен, 50 Гц, 60 Гц
  • Автофильтр: Устанавливается в соответствии с результатами быстрого преобразования Фурье.
  • Память: 100 результатов измерений
  • Продолжительность записи шума: 16 секунд
  • Интерфейс: RS-232C
  • Количество корреляционных сумм: до 999

Предусилитель

  • Рабочая температура: -20 ~ + 500C
  • Защита от внешних воздействий: IP52
  • Габариты: 150 x 109.4 x 367 мм
  • Вес: 2.85 кг с батареями
  • Питание: 9 В (6 батареек LR20)

Входной сигнал

  • Частота: 20 — 5000 Гц
  • Отношение сигнал/шум: минимум 35 дБ

Система радиосвязи

  • Частота: УКВ
  • Модуляция: Частотная
  • Выходная мощность: 0.5 Вт
  • Выходное сопротивление : 50 Ом

Датчик

  • Тип: Пьезоэлектрический
  • Чувствительность: 2.5 В/g
  • Защита от внешних воздействий: IP68
  • Допустимая ударная нагрузка: Падение с высоты 1 м на асфальт
  • Габариты: 30 x 130 мм
  • Вес: 420 г
  • Напряжение питания: 5 В
  • Система питания: Трехпроводная
  • Выходное сопротивление: 100 Ом

Стандартная комплектация LC-2500 :

  • Коррелятор LC-2500 (1 шт.)
  • Предусилитель (2 шт.)
  • Датчик (2 шт.)
  • Стереонаушники (1 шт.)
  • Кабель для подключения к компьютеру (1 шт.)
  • Адаптер для подключения датчика (2 шт.)
  • Плечевой ремень (2 шт.)
  • Поясной ремень (1 шт.)
  • Инструкция по эксплуатации (1 шт.)
  • Алюминиевый транспортировочный футляр (1 шт.)

Дополнительные принадлежности :

  • Барабан с кабелем
  • Кабель для подключения барабана
  • Аккумулятор с зарядным устройством
  • Гидрофон
