Магнитный толщиномер Magna-Mike 8600 | Olympus

Магнитный толщиномер Magna-Mike 8600 | Olympus

Цена по запросу

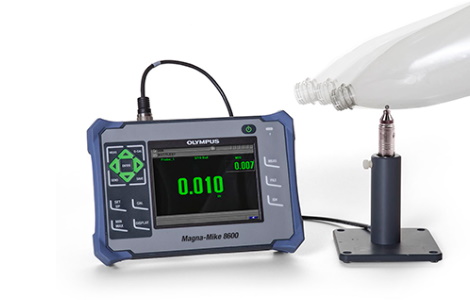

Magna-Mike 8600 представляет собой портативный толщиномер, использующий простой магнитный метод для высокоточного измерения толщины немагнитных материалов.

Описание товара

Процедура измерения толщины с помощью Magna-Mike очень проста. Измерения производятся с помощью магнитного преобразователя, расположенного с одной стороны контролируемого изделия, и стального шарика (диска или куска проволоки), помещенного внутрь емкости или с другой стороны изделия. Магнитный преобразователь, использующий эффект Холла, измеряет расстояние до шарика. Результаты измерений немедленно отображаются на экране толщиномера.

Новые возможности
  • Два вида износостойких преобразователей: Прямые и Г-образные
  • Защитные съемные колпачки: Стандартный, заостренный и длительного использования
  • Расширенный набор комплектующих: Магнитные шарики 4,76 мм и 6,35 мм. Проволока
  • Предел измерения толщины: 25,4 мм
  • Широкий цветной VGA дисплей
  • Выходы RS-232, USB и VGA
  • Высокая частота обновления: 60 Гц
  • Блокировка прибора с помощью программируемого кода
  • Соответствие стандарту IP67
  • Расширенный буквенно-цифровой регистратор данных
  • Сохранение и вызов сохраненных файлов калибровки
  • Новый корпус снабжен удобной подставкой
  • Возможность экспорта файлов на карту памяти MicroSD в форматах .txt и CSV
  • Расширенный набор комплектующих (набор калибровочных блоков): Стандартный размер до 9,1 мм. Расширенный диапазон до 25,4 мм. Набор дисков. Стальная проволока.
  • Просмотр ленточной диаграммы со статистикой.
Два новых вида преобразователей

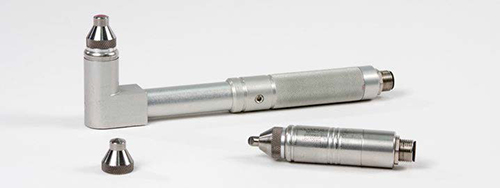

В комплект Magna-Mike входят прямой и Г-образный магнитные преобразователи со съемными защитными колпачками. Защитные колпачки увеличивают срок службы преобразователей и уменьшают затраты на их замену.

MagnaMike8600_wearcaps
MagnaMike8600_cap1
Стандартный защитный колпачок 86PR1-WC
MagnaMike8600_extended_wear_cap
Стандартный защитный колпачок 86PR1-EWC
MagnaMike8600_cap2
Заостренный защитный колпачок 86PR1-CWC
Диапазон измерения толщины от 0,001 до 25,4 мм

Предлагается расширенный набор комплектующих Magna-Mike (шесть шариков разных размеров, два диска и проволока), значительно увеличивающих измерительные возможности толщиномера.

34312

Примечание: Абсолют. погрешность = ± [(относит. погрешность × значение толщины) + 0,003 мм )]
Встроенный буквенно-цифровой регистратор данных

Magna-Mike имеет расширенный буквенно-цифровой файловый регистратор данных, предназначенный для хранения и передачи данных измерений. Вы можете сохранять показания толщины в одном из четырех стандартных форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой и 2-мерная сетка.

  • Экспорт данных в Excel (по отдельности или целым файлом) с помощью WINXL
  • Экспорт данных в другие программы SPC
  • Выходы USB и RS-232
  • Экспорт файлов на съемную карту памяти MicroSD в форматах .txt и CSV
  • Создание отчетов в приборе
Прямой экспорт данных в электронную таблицу Excel

Magna-Mike 8600 оснащен выходами RS-232 и USB, позволяющими напрямую отправлять данные в таблицу Excel. С помощью интерфейсной программы WINXL вы можете экспортировать результаты измерений по отдельности или целым файлом.

MagnaMike8600_WINXL
Интерфейсная программа WINXL
Общие
  • Габариты: 236 x 167 x 70 мм
  • Вес: 1,68 кг c литий-ионной батареей
  • Клавиатура: Английская, японская, китайская, международная
  • Языки интерфейса: Английский, испанский, французский, немецкий, японский, китайский, португальский, шведский, норвежский, голландский, польский, русский, венгерский, чешский, итальянский
  • Сохранение данных: Встроенная и съемная карты памяти MicroSD емкостью 2 Гб
  • Время работы от батареи: 16 часов (литий-ионные)
  • Питание: От сети переменного тока: 100–120 В, 200–240 В
  • Тип дисплея: Цветной трансфлективный ЖК-дисплей VGA (640 x 480)
  • Размер дисплея (Ш х В, диаг.): 117 x 89 мм, 146 мм
  • Режим: Мин/Макс Частота обновления данных 60Гц
  • Частота обновления изображения: 4, 8, 16 и 20 Гц
  • Сигнализация: Высокий и низкий пороги сигнализации
  • Дискретность: 0,1 мм, 0,01 мм и 0,001 мм (в зависимости от диапазона толщины)
  • Регистратор данных: Встроенный буквенно-цифровой файловый регистратор данных
Преобразователи
  • 86PR-1: Стандартный прямой преобразователь длиной 82,30 мм; диаметром 18,62 мм.
  • 86PR-2: Г-образный преобразователь с наконечником 58,84 x 18,62 мм, длиной 178,57 мм
Климатические испытания
  • Устойчивость к вибрации: MIL-STD-810G, Метод 514.6, Процедура I
  • Устойчивость к падению: MIL-STD-810G, Метод 516.6, Процедура IV
  • Устойчивость к ударам: MIL-STD-810G, Метод 516.6
  • Отвечает требованиям IP67: Да
Вводы/Выводы
  • USB: Внешний порт USB 2.0
  • RS-232: Да
  • Карта памяти: Съемная карта памяти MicroS на 2 ГБ
  • Выход видеосигнала: Стандартный выход VGA
  • Ножная педаль (опция): Программируемая (Save, Send, Meas или Q-Cal)
  • Диапазон рабочих температур: от –10°C до 50°C
Стандартная комплектация
  • 86PR-1 (U8470020): Стандартный преобразователь или 86PR-2 (U8470028) Г-образный преобразователь
  • 86PC (U8801410): Кабель для преобразователей 86PR-1 и 86PR-2
  • 86PRS1 (U8780323): Разъемная подставка для преобразователя 86PR-1; 86PRS2 (U87710744): Разъемная подставка для Г-образного преобразователя
  • WinXL (U8774010): Интерфейсная программа на базе Excel
  • 86ACC-ER-KIT (U8771068): Стандартный набор для калибровки; 86ACC-ER-KIT (U8771069): Расширенный набор для калибровки
  • EP-MCA: Внешнее зарядное устройство
  • 8600-MAN-CD (U8778535): Руководство пользователя на CD-диске (все языки)
  • 600-TC (U8780294): Пластиковый кейс для транспортировки

На выбор:

  • 600-C-RS232-5 (U8780299): Кабель RS-232
  • EPLTC-C-USB-A-6 (U8840031): Кабель USB
Дополнительные комплектующие
  • 600-C-VGA-5 (U8780298): Кабель с выходом VGA
  • 600-BAT-L-3 (U8051431): Перезаряжаемая литий-ионная аккумуляторная батарея
  • 85FSW (U8780127): Ножная педаль
  • 86PR-2 (U8470028): Г-образный преобразователь
  • 86PRS2 (U8771044): Разъемная подставка для преобразователя 86PR-2
  • 86PCC (U8780323): Спиральный кабель для преобразователей 86PR-1 и 86PR-2
  • 86PR1-WC (U8780324): Съемный защитный колпачок для преобразователей 86PR-1 и 86PR-2
  • 86PR1-CWC (U8780326): Защитный заостренный колпачок для преобразователей 86PR-1 и 86PR-2
  • 86PR1-EWC (U8780344): Защитный колпачок длительного использования для преобразователей 86PR-1 и 86PR-2
  • 80TB1 (U8771030): Комплект шариков 1,58 мм
  • 80TB2 (U8771031): Комплект шариков 3,17 мм
  • 80TB3 (U8771032): Комплект шариков 4,76 мм
  • 80TB4 (U8771022): Комплект шариков 6,35 мм
  • 80TD1 (U8771034): Диск плоский
  • 80TD2 (U8771035): Диск с V-образной кромкой
  • 86TBM3 (U8771039): Магнитные шарики 4,76 мм
  • 86TBM4 (U8771040): Магнитные шарики 6,35 мм
  • 86TW1 (U8771041): Стальная проволока 1,14 мм
  • 86ACC-ER-KIT (U8771069): Расширенный набор для калибровки
  • 86ACC-W-KIT (U8771070): Набор для калибровки по проволоке
  • 86ACC-D-KIT (U8771071): Набор для калибровки по дискам
  • 80CAL-NIS (U8771011): Шесть калибровочных блоков NIST (Национального института по стандартизации и технологии)
