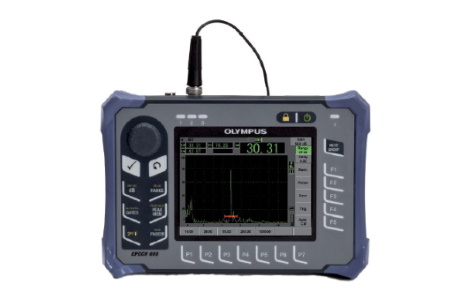

Портативный ультразвуковой дефектоскоп EPOCH 600 | Olympus

Портативный ультразвуковой дефектоскоп EPOCH 600 | Olympus

Цена по запросу

Ультразвуковой цифровой дефектоскоп EPOCH 600 включает все функции портативного традиционного дефек­тоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.

Описание товара

EPOCH 600 — компактный и легкий (1,68 кг) портативный ультразвуковой дефектоскоп; имеет прочную и эргономичную конструкцию, позволяющую исполь­зовать прибор практически в любых условиях. Дефектоскоп отвечает требованиям EN12668-1 и оснащен такими дополнительными функциями, как: настраиваемый генератор прямоугольных импульсов PerfectSquare 400 В и цифровые фильтры для улучшения соотношения сигнал-шум.

Ультразвуковой цифровой дефектоскоп EPOCH 600 включает все функции портативного традиционного дефек­тоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.

Широкий трансфлективный экран VGA и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение А-сканов при любом освещении. EPOCH 600 доступен в двух конфигурациях: с ручкой регулятора и навигационной панелью. Дефектоскоп предлагает полный набор стандартных и дополнительных функций контроля. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и цифровые фильтры позволяют решать любые задачи.

Основные характеристики

  • Конструкция соответствует требованиям EN12668-1
  • Генератор прямоугольных импульсов PerfectSquare™
  • Цифровой приемник с широким динамическим диапазоном
  • Восемь цифровых фильтров для улучшения соотношения сигнал/шум
  • ЧЗИ 2 кГц обеспечивает быстрое сканирование
  • Настройка параметров с помощью ручки регулятора или панели навигации
  • Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете
  • Продолжительное время работы от литий-ионных аккумуляторов или щелочных батарей
  • Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы
  • Карта памяти MicroSD на 2 ГБ для хранения и передачи данных
  • Подключение к ПК через USB-порт для обмена данными
  • Выходы сигнализации и VGA
  • Аналоговый выход (опция)

Экономия без ущерба качеству

EPOCH 600 сочетает в себе преимущества стандартного дефектоскопа и качество мощных цифровых ультразвуковых приборов Olympus. Полный набор необходимых функций контроля сочетается с удобством и простотой эксплуатации прибора специалистами любого уровня подготовки.

Простота эксплуатации и надежность работы

Конструкция EPOCH 600 обеспечивает надежное обнаружение дефектов и простоту эксплуатации прибора. Прибор эргономичен, интуитивно понятен и может использоваться как специалистами, так и новичками в области ультразвукового контроля.

Интуитивно понятный пользовательский интерфейс

Пользовательский интерфейс EPOCH 600 разработан на основе уже проверенного и хорошо зарекомендовавшего себя дефектоскопа серии EPOCH 1000. EPOCH 600 имеет простую структуру меню для калибровки, настройки прибора и дополнительных программных опций; предоставляет прямой доступ к основным функциям контроля, таким как настройка усиления и положения строба, фиксация А-скана с результатами измерений и сохранение файлов. Пользовательский интерфейс EPOCH 600 доступен на нескольких языках и понятен специалисту любого уровня подготовки.

Портативный дефектоскоп для работы в любых условиях

EPOCH 600 предназначен для использования как в лаборатории, так и в сложных или даже опасных условиях на месте проведения контроля. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Пользователи EPOCH 600 могут всегда быть уверены в надежности и качестве прибора. Дефектоскоп успешно прошел испытания на стойкость к вибрациям, ударам, способность работать во взрывоопасной атмосфере и широком диапазоне температур. Возможность работать от аккумулятора более 12 часов делает EPOCH 600 идеальным решением для проведения контроля на удаленных участках.

Яркий полноформатный VGA-экран

EPOCH 600 оснащен полноформатным VGA-дисплеем с разрешением 640 x 480 пикселей. Горизонтальная конфигурация EPOCH 600 оптимизирует размер A-скана на экране, улучшает читаемость информации. Трансфлективный VGA дисплей обеспечивает высокое качество изображения в помещении, в условиях низкой освещенности (благодаря подсветке), а также на открытом воздухе, используя естественное освещение в качестве псевдоподсветки.

Оптимизированный доступ ко всем функциям

EPOCH 600 имеет отличные ультразвуковые характеристики. Цифровая архитектура EPOCH 600 выполнена на основе более ранних моделей EPOCH XT, LTC и EPOCH 1000 и обеспечивает гибкость и эффективность генерации/приема импульсов в соответствии с требованиями контроля качества.

Генератор/Приемник

  • Стандартная конфигурация EPOCH 600 включает следующие функции:
  • Настраиваемый генератор прямоугольных импульсов PerfectSquare™
  • Цифровой приемник с широким динамическим диапазоном
  • Восемь наборов 100% цифровых фильтров
  • Автоматическая или ручная настройка ЧЗИ в диапазоне от 10 до 2 000 Гц
  • Напряжение генератора от 100 до 400 В
  • Дискретность по амплитуде ± 0,25%
  • Пять настраиваемых окон с результатами измерений

Удобная навигация

Для удовлетворения пожеланий пользователей EPOCH 600 доступен в двух конфигурациях: с ручкой регулятора и панелью навигации. Ручка и курсорные клавиши панели навигации используются для настройки параметров и значений.

Keypad_Knob

  • Ручка регулятора — В EPOCH 600 ручка регулятора, наряду с клавишами CHECK (ввод) и ESC (отмена), используется для настройки значений параметров с разным шагом. Пользователь может заблокировать ручку регулятора во избежание случайного изменения значений параметров во время контроля. Данная конфигурация обеспечивает плавное изменение значений и удобна для пользователей, предпочитающих настройку параметров с помощью ручки. Конфигурация с ручкой регулятора отвечает требованиям IP66.

Keypad_Navpad

  • Панель навигации — Панель навигации EPOCH 600 является отличительной чертой дефектоскопов EPOCH. Стрелки вверх и вниз используются для грубой настройки параметров, а стрелки влево и вправо – для более точной настройки. Панель навигации также имеет дополнительные клавиши с часто исполь­зуемыми функциями, такими как регулировка усиления и сохране­ние в памяти. Здесь же располагаются клавиши CHECK и ESC. Конфигурация с панелью навигации отвечает требованиям IP67.

Характеристики

  • EPOCH 600 представляет собой легкий, портативный дефектоскоп, стойкий к воздействию окружающей среды и подходящий практически для любого вида контроля. Основные характеристики прибора:
  • Широкоформатный трансфлективный VGA дисплей с отличным качеством изображения при любых условиях освещенности.
  • Резиновые накладки на всех четырех углах амортизируют удары и предотвращают появление царапин.
  • Четыре крепления для нагрудного ремня.
  • Не требующий использования специальных инструментов доступ к аккумулятору и боковому отсеку с разъемами.
  • Регулируемая подставка обеспечивает устойчивое положение прибора в диапазоне от 0 до 180°.
  • Герметизированная боковая дверца, закрывающая разъем USB и слот для карты памяти.
  • Стандартный литий-ионный аккумулятор
  • Держатель батарей АА для автономного использования прибора
  • Легкость и эргономичность конструкции делает прибор удобным для переноски и простым в использовании.

Стандартная комплектация

  • Цифровой ультразвуковой дефектоскоп EPOCH 600, работающий от сети переменного тока или аккумулятора
  • Зарядное устройство/адаптер (100 В, 115 В, 230 В, 50 или 60 Гц)
  • Перезаряжаемый литий-ионный аккумулятор
  • Держатель батарей АА
  • Кейс для транспортировки
  • Краткое руководство по эксплуатации
  • Инструкция по началу работы
  • Полное руководство пользователя (на CD-диске)

Задняя панель прибора

EPOCH600_rear_key

34318

Отправить запрос по данному товару

Внимание! Отправляя запрос вы даете согласие на обработку персональных данных

Спасибо за оказанное внимание! Мы успешно получили ваше сообщение.
Извините, произошла непредвиденная ошибка. Пожалуйста, попробуйте отправить сообщение позже.

Общие

  • Габариты (Ш x В x Г): 236 x 167 x 70 мм
  • Вес: 1,68 кг c литий-ионной батареей
  • Клавиатура: Английская, международная, японская, китайская
  • Языки интерфейса: Английский, испанский, французский, немецкий, японский, китайский, португальский
  • Разъемы для преобразователей: BNC или LEMO 1
  • Хранение данных: Внутренняя память с емкостью до 50 000 ИД, съемная карта памяти MicroSD на 2 ГБ (стандарт)
  • Тип батареи: Стандартный литий-ионный аккумулятор
  • Время работы от батареи: 12–13 часов (литий-ионный аккумулятор), 3 часа (щелочные батареи АА)
  • Питание: От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
  • Тип дисплея: Цветной трансфлективный ЖК-дисплей с VGA -разрешением (640 x 480 пикселей) и частотой обновления изображения 60 Гц
  • Размер дисплея (Ш х В, диаг.): 117 x 89 мм, 146 мм

Генератор

  • Генератор: Настраиваемый генератор прямоугольных импульсов
  • ЧЗИ: от 10 до 2 000 Гц с шагом 10 Гц
  • Напряжение генератора: 100 В, 200 В, 300 В или 400 В
  • Длительность импульса: от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
  • Демпфирование: 50, 100, 200, 400 Ω

Приемник

  • Усиление: от 0 до 110 дБ
  • Максимальный входной сигнал: 20 В р-р
  • Входное полное сопротивление: 400 Ω ± 5%
  • Полоса пропускания: от 0,2 до 26,5 МГц при −3 дБ
  • Цифровые фильтры: Восемь наборов стандартных цифровых фильтров (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц, DC-10 МГц)
  • Детектирование: Полная волна, положительная и отрицательная полуволна, РЧ
  • Линейность системы: По горизонтали: ± 0,5% FSW (полной ширины экрана)
  • Дискретность: 0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
  • Отсечка: от 0 до 80% FSH с визуальной сигнализацией
  • Измерение амплитуды: от 0 до 110% FSH с разрешением 0,25 %
  • Скорость измерений: Соответствует ЧЗИ во всех режимах

Калибровка

  • Автоматическая калибровка: Скорость звука, смещение нуля. Прямой луч (первый донный или Эхо-Эхо). Наклонный луч (Путь УЗ или глубина)
  • Режимы контроля: Импульс-эхо, раздельно-совмещенный или теневой
  • Единицы измерения: Миллиметры, дюймы или микросекунды
  • Диапазон: от 3,36 до 13 405 мм при 5,900 м/с
  • Скорость: от 635 до 15 240 м/с
  • Смещение нуля: от 0 до 750 мкс
  • Задержка отображения: от –59 до 13 401 мм; продольная скорость в стали
  • Угол преломления: от 0° до 85° с шагом 0,1°

Стробы

  • Стробы для измерений: Два полностью независимых строба для измерения амплитуды и времени пролета
  • Начало строба: Настраивается на всем отображаемом диапазоне.
  • Ширина строба: Настраивается от начала строба до конца отображаемого диапазона
  • Высота строба: Настраивается от 2 до 95% от высоты экрана
  • Сигнализации: Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)

Измерения

  • Поля для отображения результатов измерений: 5 полей (ручной или авто-выбор)
  • Строб 1: Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда
  • Строб 2: Те же, что и для строба 1
  • Эхо-эхо: Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе
  • Другие измерения: Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки
  • DAC/ВРЧ: Стандартная
  • Точки DAC: до 50 точек, динамический диапазон 110 дБ
  • Специальные режимы: DAC Пользовательские DAC (до 6 кривых)
  • Коррекция криволинейной поверхности: Стандартная функция. При контроле наклонным преобразователем коррекция для наружного диаметра

Дополнительное ПО

  • EP600-AWS (U8140147): Контроль сварных швов AWS D1.1/D1.5
  • EP600-TEMPLATE (U8140148): Хранение шаблонов
  • EP600-API5UE (U8140149): Определение размеров дефекта API 5UE
  • EP600-XDATA (U8140150): Расширенный регистратор данных
  • EP600-AVERAGING (U8140151): Усреднение А-сканов
  • EP600-IG (U8140153): Интерфейсный строб
  • EP600-BEA (U8140164): Аттенюатор донного эхо-сигнала (BEA)

Дополнительные комплектующие

  • 600-BAT-L (U8760056): Перезаряжаемая литий-ионная аккумуляторная батарея
  • 600-BAT-AA (U8780295): Держатель батарей AA
  • EP4/CH (U8140055): Нагрудный ремень
  • 600-TC (U8780294): Кейс для транспортировки
  • EPLTC-C-USB-A-6 (U8840031): Порт USB-хост для подключения к ПК
  • EPLTC-C-USB-B-6 (U8840033): Кабель USB-клиент для подключения к принтеру
  • 600-C-RS232-5 (U8780299): Кабель RS232
  • EP1000-C-9OUT-6 (U8779017): Кабель для подключения к выходу сигнализации
  • 600-C-VGA-5 (U8780298): Кабель с выходом VGA
  • MICROSD-ADP-2GB (U8779307): Карта памяти MicroSD на 2 ГБ
