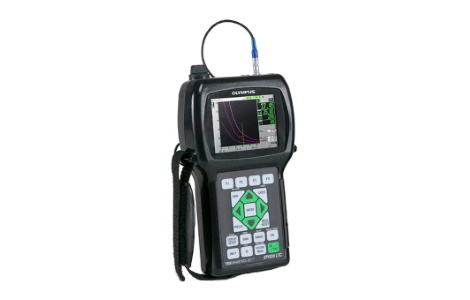

Портативный ультразвуковой дефектоскоп LTC | Olympus

Бренд:
Olympus
EPOCH LTC представляет собой стандартный портативный ультразвуковой дефектоскоп, в компактной и легкой (0,96 кг) вертикальной конфигурации. Прибор отвечает требованиям стандарта EN12668-1, оснащен широким набором стандартных функций, а также имеет дополнительные программные опции для решения специальных задач.
Полное описание
Цена по запросу
-+В корзину
Купить в 1 клик
Артикул: 432
Доставка по всей РоссииОплата онлайнМы находимся в Москве
  • Обзор
  • Характеристики
  • Отзывы0
  • Документация

EPOCH LTC — цифровой ультразвуковой дефектоскоп, сочетающий в себе самые современные технологии, компактный дизайн и малый вес (0,96 кг). Созданный на базе первоклассного и хорошо зарекомендовавшего себя EPOCH XT, дефектоскоп EPOCH LTC является многофункциональным прибором с широким набором стандартных и дополнительных функций для специальных задач. Прибор отвечает требованиям стандарта EN 12668-1.

Ультразвуковая дефектоскопия широко используется для выявления и измерения скрытых трещин, пустот, расслоений и других дефектов в сварных соединениях, поковках, трубных заготовках, осях, валах, цистернах, резервуарах высокого давления, турбинах и узлах конструкций.

Прибор оснащен ярким, цветным трансфлективным VGA-дисплеем с разрешением 640 x 480 пикселей, обеспечивающим качественное отображение А-скана и превосходную читаемость информации в самых разных условиях освещенности, даже при ярком солнечном свете. EPOCH LTC предназначен для работы в неблагоприятных климатических условиях; отвечает требованиям стандарта IP67.



Характеристики


  • Герметизированный корпус; стандарт IP67
  • Соответствие стандарту EN12668-1
  • Компактный и легкий (0,96 кг)
  • Цветной трансфлективный VGA-дисплей
  • Порт USB OTG для подключения к ПК и вывода данных на печать
  • Возможность хранения данных на съемной карте памяти miniSD и на вну­тренней памяти прибора (стандартный буквенно-цифровой регистратор данных)
  • Стандартные динамические кривые DAC/ВРЧ
  • Встроенные АРД-диаграммы
  • Цифровой приемник с большим динамическим диапазоном и цифровыми фильтрами
  • Настраиваемый генератор прямоугольных импульсов

Большие возможности компактного дефектоскопа


Дефектоскоп EPOCH LTC оснащен всеми необходимыми функциями для выполнения качественного контроля: генератор прямоугольных импульсов, динамические кривые DAC/ВРЧ, широкий выбор цифровых фильтров, диапазон усиления от 0 до 110 дБ, запоминание максимумов эхо-сигналов, отображение результатов измерений с точностью до 0,01 мм, строб с программируемыми сигнализациями. Кроме того, EPOCH LTC предлагает дополнительные программные опции: AWS D1.1/D1.5, ручная настройка ЧЗИ, настройка длительности импульса и интерфейсная программа GageView Pro.



  • Генератор прямоугольных импульсов с технологией PerfectSquare™
  • Цифровые фильтры приемника: стандартный, широкополосный и высокочастотный
  • Четыре поля для отображения результатов измерений, настраиваемых по любому из стробов.
  • Измерение амплитуды с дискретностью до 0,25% от полной высоты экрана
  • Автоматическая калибровка по толщине, по УЗ-пути и по глубине
  • Измерение амплитуды от 0 до 110% полной высоты экрана
  • Автоматический контроль ЧЗИ от 10 до 500 Гц Ручной контроль ЧЗИ (опция)
  • Режимы отображения координатной сетки:
    - Стандартный 1-10
    - Путь ультразвука
    - Отрезки пути УЗ для контроля наклонным преобразователем
  • Вертикальное отображение регулируется: 100% или 110%

Создан для работы в неблагоприятных условиях


EPOCH LTC специально создан для работы в жестких условиях окружающей среды.



  • Герметизирован согласно IP67.
  • Безопасная эксплуатация во взрывоопасной атмосфере: MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D
  • Устойчивость к ударам: IEC 60068
  • 227, 60 г, 6 м/с H.S., 3 оси, 18 общ.
  • Устойчивость к вибрациям: IEC 60068-2-6, 50–150 Гц, 2 г, 20 циклов
  • Устойчивость к падению: MIL-STD-810F 4.5.5 Процедура IV – Удары при перевозке. Падение с высоты 122 см на 5-сантиметровую фанерную поверхность, уложенную на бетонное основание. Падение на каждую панель прибора, на края и углы; всего 26 падений.
  • IEC 60068-2-6, 50-150 Гц, 2 г, 20 циклов
  • Широкий диапазон рабочих температур:
    - Литий-ионный аккумулятор: от –10° to 50°C
    - Температура хранения батарей: от 0° до 50°C
    - Температура подзарядки: от 0 до 40°C
  • Крепление ремня под правую или левую руку
  • Герметичный аккумуляторный отсек, не требующий использования инструмен­тов при замене батареи
  • Герметичный отсек разъемов питания и передачи данных (USB OTG, слот Mini SD и VGA/RS-232)

Упрощенная клавиатура


EPOCH LTC имеет простую удобную клавиа­туру, позволяющую работать как правой, так и левой рукой. Наиболее часто используемые параметры теперь имеют на клавиатуре собственную кнопку для быстрого вызова. Настройки (программы) прибора также могут быть вызваны одним нажатием кнопки. Прибор доступен с английской, международной, японской или китайской клавиатурой. Для выбора предустановленных значений параме­тров используются четыре функцио­нальные клавиши.



Расширенные возможности ПО и управление данными


Динамические кривые DAC/ВРЧ: Расчет амплитуды эхо-сигнала в процентах или в дБ от кривой DAC или опорного эхо-сигнала ВРЧ. Версии DAC включают ASME, ASME 3, JIS, а также пользовательские кривые. Основные функции: динамически настраиваемые кривые DAC, переключение между экранами DAC и ВРЧ и пользователь­ские сигнальные кривые DAC.



Дополнительные комплектующие


  • Внешнее зарядное устройство для аккумуляторов (Арт: EPXT-EC)
  • Нагрудный ремень: (Арт.: EP4/CH)
  • Резиновый защитный чехол и подставка (Арт.: EPLTC-RPC)
  • Защитная пленка для экрана, 10 шт. (Арт.: EPLTC-DP)

Порты ввода-вывода


В EPOCH LTC предусмотрено несколько портов ввода/вывода для передачи данных:



  • USB On-The-Go: USB-порт двойного назначения для обмена данными с ПК.
  • Карта памяти Mini SD: Запись и хранение дан-ных контроля, настроек прибора и экранных снимков.
  • Выход VGA: Вывод изображения с экрана EPOCH LTC на проектор или на стандартный монитор ПК (с частотой обновления изображения 60 Гц)
  • Порт RS-232: Удаленное управление EPOCH LTC с компьютера.

Кабели ввода/вывода



  • USB-хост – ПК: (Арт.: EPLTC-C-USB-A-6)
  • USB-клиент – Принтер: (Арт.: EPLTC-C-USB-B-6)
  • Кабель RS-232 длиной 1,83 м: (Арт.:EPLTC-C-RS232-6)
  • Кабель VGA длиной 1,83 м: (Арт.:EPLTC-C-VGA-6)

Общие

  • Соответствие стандарту: EN12668-1
  • Вес: 0,96 кг с литий-ионным аккумулятором
  • Габариты (В х Ш х Г): 223,3 x 128,9 x 55,1 мм
  • Клавиатура: английская, международная, японская или китайская
  • Языки: английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, норвежский, шведский.
  • Разъемы для преобразователей: LEMO 00
  • Аккумулятор: литий-ионный. Держатель для щелочных батарей АА.
  • Время работы от аккумулятора:
    - Литий-ионный аккумулятор: 8 часов
    - Литиевые батареи АА: 6 часов
    - Никель-металлгидридные батареи AA: 4 часа
    - Щелочные батареи АА: 3 часа
  • Питание: от сети переменного тока: 100–120 В, 200–240 В, 50–60 Гц

Защита от воздействий окружающей среды

  • Защита от проникновения жидкостей и загрязнений: IP67
  • Работа во взрывоопасной атмосфере: MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D Устойчивость к ударам: IEC 60068227, 60 g, 6 м/сек H.S., 3 оси, 18 общ.
  • Устойчивость к вибрациям: IEC 60068-2-6, 50–150 Гц, 2 г, 20 циклов
  • Устойчивость к падению: MIL-STD-810F 4.5.5 Процедура IV – Удары при перевозке

Дисплей

  • Цветной трансфлективный ЖК-экран: частота обновления изображения 60 Гц, выбираемые пользователем цветовые схемы и уровень яркости, 2 режима комбинированного экрана и полноэкранный режим.
  • Размеры экрана (Ш x В): 75 × 56 мм, разрешение 640 × 480 пикселей, диагональ 3,7” (94 мм)
  • Измерение амплитуды: 100% или 110% полной высоты экрана
  • Режимы отображения координатной сетки: Стандартный (от 0 до 10), режим оценки пути ультразвука (5 равных секторов с линиями сетки)

Генератор

  • Генератор прямоугольных импульсов: Фиксированная длительность импульсов оптимальна для большинства стандартных задач дефектоскопии
  • Длительность импульса: В базовой комплектации длительность не меняется. С опцией EPLTC-SWP настраивается в диапазоне от 45 до 5 000 нс (0,1 МГц).
  • Частота повторения зондирующего импульса (ЧЗИ): Автоматический контроль ЧЗИ от 10 до 500 Гц. Ручная настройка ЧЗИ (EPLTC-PRF)
  • Частота измерений: от 10 до 500 Гц. Всегда равна ЧЗИ.
  • Напряжение генератора: от 100 до 400 В с шагом 100 В
  • Демпфирование: 50, 100, 200, 400 Ом

Приемник

  • Усиление: от 0 до 110 дБ; дискретность определяется пользователем и настраивается посредством клавиш.
  • Полоса пропускания: от 0,2 до 26,5 МГц при −3 дБ
  • Цифровые фильтры: Стандартные: 0,2–10 МГц
  • Широкополосные: 2,0–21,5 МГц
  • Высокочастотные: 8,0–26,5 МГц
  • Детектирование: Полная волна, положительная и отрицательная полуволна, радиочастота
  • Линейность системы: По горизонтали: 0,5% полной высоты экрана
  • Разрешение: 0,25% полной высоты экрана, погрешность по амплитуде 1 дБ
  • Отсечка: от 0 до 80% полной высоты экрана с визуальной сигнализацией

Калибровка

  • Калибровка: Автоматическая калибровка по скорости звука и смещению нуля
  • Режимы контроля: Импульс-эхо, раздельно-совмещенный, теневой
  • Единицы измерения: миллиметры, дюймы или микросекунды
  • Диапазон: базовая модель: от 4 до 5 000 мм
  • Расширенный диапазон (опция): (Арт.: EPLTC-RANGE): от 3,36 до 13 404 мм при 5900 м/x
  • Скорость звука: от 635 до 15 240 м/с
  • Смещение нуля: от 0 до 750 мкс
  • Задержка отображения: от -59 мм до макс. диапазона
  • Угол ввода луча: от 10° до 85° с шагом 0,1°

Измерения

  • Измеряемые величины: толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета для строба 1 и строба 2
  • СТРОБ 2 (опция): (Арт.: EPLTC-GATE2): Все измерения и сигнализации, что и в стро­бе 1, и измерения в режиме эхо-эхо.
  • Четыре поля для отображения рез-тов измерений: Возможность выбора до четырех измерений по любому строб-импульсу на активном экране.
  • Динамические кривые DAC/ВРЧ: ASME, ASME III, JIS, пользовательская кривая DAC и до шести сигнальных кривых. Динамическая настройка усиления, динамический диапазон 100 дБ, изменение коэффициента усиления 100 дБ/мкс, создание до 50 точек на кривой.
  • Измерение амплитуды: от 0 до 110% полной высоты экрана
  • Поправка значения Х: По­правка на расстояние между точкой ввода луча и передней поверхностью преобразо­вателя.
  • Строб 1: Измерение амплитуды эхо-сигнала и времени пролета.
  • Начало строба: Настраивается на всем отображаемом диапазоне.
  • Ширина строба: Настраивается от начала строба до конца отображаемого диапазона.
  • Высота строба: Настраивается на уровне от 2 до 95% полной высоты экрана.
  • Сигнализации: Положительный и отрицательный пороговые уровни; по минимальной глубине
  • Масштабирование: Отображаемый диапазон в пределах ширины строба 1

Вводы/Выводы

  • USB: Порт USB OTG для подключения к ПК и сохранения данных на USB-накопителе
  • Выход VGA: Используется для подсоединения стандартного VGA-монитора или проектора
  • Mini SD: Слот для карты памяти miniSD
  • Хранение данных: до 50 000 ИД с А-сканами, результатами измерений и настройками. Карта MiniSD позволяет существенно расширить емкость памяти.

Стандартная комплектация

К ультразвуковому дефектоскопу EPOCH XT прилагаются:

  • EP-MCA: Адаптер переменного тока
  • case-1001: Кейс для транспортировки
  • 910-266: Руководство по эксплуатации
  • EPLTC-HS: Ремень на запястье
  • EPLTC-BAT-L: Литий-ионный аккумулятор
  • EPLTC-BAT-AA: Держатель батарей АА

Программные опции

  • АРД-Диаграммы: (Арт.: EPXT-DGS-AVG)
  • Ручная настройка ЧЗИ : (Арт.: EPLTC-PRF)
  • Расширенный диапазон: (Арт.: EPLTC-RANGE)
  • Настраиваемый генератор прямоугольных импульсов: (Арт.: EPLTC-SWP)
  • AWS D1.1/D1.5: (Арт.: EPLTC-AWS)
  • API 5UE: (Арт.: EPLTC API 5UE)
  • GAGEVIEW PRO: (Арт.: GAGEVIEWPRO-KIT-USB-A-AB)
