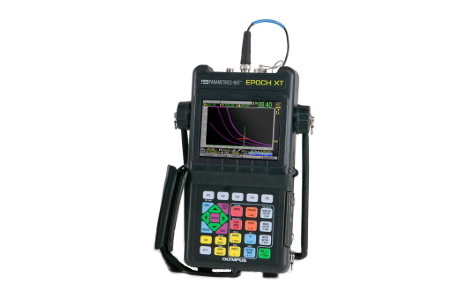

Портативный ультразвуковой дефектоскоп EPOCH XT предназначен для неразрушающего контроля материалов в неблагоприятных условиях. Прибор обладает множеством функциональных возможностей для контроля качества и измерения толщины изделий из различных материалов.

Описание товара

EPOCH XT оснащен ярким цветным экраном, способен работать от различных источников питания и предоставляет расширенные возможности по управлению данными. Прочный герметичный корпус прибора отвечает требованиям стандарта IP67.

Основные характеристики

  • Соответствует стандарту EN12668-1
  • Успешно пройдены испытания на безопасную эксплуатацию во взрывоопасной атмосфере, устойчивость к вибрациям и ударам.
  • IP67. Отвечает требованиям стандарта IP67. Безопасная эксплуатация в неблагоприятных условиях.
  • Динамические кривые DAC/ВРЧ: Динамические кривые DAC. Пользовательские сигнальные уровни. Соответствует требованиям ASME и JIS. Таблица ВРЧ с возможностью редакти­рования настроек.
  • Использование литий-ионных, никель-металлгидридных аккумуляторов и щелочных батарей
  • Порт USB-хост для вывода данных на печать и для подключения внешнего запоминающего устройства
  • Порт USB-клиент для передачи данных на ПК
  • Технология Perfect Square™: контроль переднего и заднего фронтов импульса улучшает рабочие характеристики преобразо­вателя и повышает приповерхностное разрешение.
  • Настройка ЧЗИ от 10 Гц до 1 кГц с шагом в 10 Гц.
  • Считывание данных «за один прием».
  • Расширенный буквенно-цифровой регистратор данных: Создание файлов, используемых в коррозионных толщиномерах. Простые инкрементные файлы.
  • Цветной ЖК-экран
  • Легкий: 2,1 кг

Оснащен всеми необходимыми функциями

EPOCH XT включает большинство стандартных функций контроля, среди которых: настраиваемый генератор прямоугольных импульсов, узкополосный и широкополосный цифровые фильтры, диапазон усиления от 0 до 110 дБ, функции запоминания и удержания сигналов с максимальной амплитудой на А-скане, настраиваемая ЧЗИ, отображение результатов измерений с дискретностью до 0,01 мм, два строба с настраиваемыми сигнализациями. Помимо этого прибор имеет ряд дополнитель­ных возможностей: динамические кривые DAC/ВРЧ, встроенные АРД-диаграммы, AWS D1.1 и D1.5, коррекция криволинейной поверхности и интерфейсная программа GageView Pro.

  • Генератор прямоугольных импульсов с технологией PerfectSquare™ позволяет настраивать длительность импульсов для улучшения работы преобразователей
  • Цифровые фильтры приемника: широкополосный, несколько узкополосных, высокочастотный
  • Пять настраиваемых полей измерений. Выберите Строб 1 или Строб 2 для каждого поля
  • Измерение амплитуды с дискретностью до 0,25% от полной высоты экрана
  • Измерение амплитуды от 0 до 110% полной высоты экрана
  • Режимы измерений строба: по максимуму сигнала, по фронту и по первому максимуму сигнала (при измерении толщины изделий).
  • Частота измерений настраивается
  • от 10 Гц до 1 кГц с шагом в 10 Гц
  • Функции запоминания максимума и сравнения с сохраненным максимумом во всех режимах детектирования, вклю­чая радиочастотный режим
  • Режимы отображения координатной сетки: Стандартный, от 1 до 10. Путь ультразвука. Отрезки пути УЗ для контроля наклонным датчиком. Вертикальное отображение регулируется: 100% или 110%.
  • Индикатор отрезка пути и индикатор режима измерения для каждого строба
  • Индикатор сигнализации для каждого строба

Панель прямого доступа

  • Логически сгруппированные клавиши с цветовым кодом
  • Прямой доступ к настройке ключевых параметров прибора
  • Прямой ввод буквенно-цифровых символов
  • Пять функциональных клавиш для быстрого выбора предустановленных параметров
  • Английская, международная, японская и китайская раскладки

Источники питания

EPOCH XT позволяет использовать три типа батерей, обеспечивающих про­должительную работу прибора.

  • Внутренние перезаряжаемые: никель-металлгидридные (NiMH), литий-ионные аккумуляторы; щелочные батареи
  • Дополнительное внешнее зарядное устройство для аккумуляторов

Создан для работы в сложных условиях

EPOCH XT имеет прочный корпус, соответствующий требованиям стандарта IP67. Прибор способен противостоять дождю в полевых условиях и суровому климату пустыни.

  • Герметизирован согласно IP67.
  • Безопасная эксплуатация во взрывоопасной атмосфере согласно MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D
  • Устойчивость к ударам IEC 60068-2-27, 60 г, 6 м/сек., 3 оси, 18 общ.
  • Устойчивость к синусоидальным вибрациям IEC 60068-2-6, 50–150 Гц при 0,03 дюймов DA или 2 г, 20 циклов
  • Широкий диапазон рабочих температур: Литий-ионные аккумуляторы: от –10° to 50°C. Никель-металлгидридные аккумуляторы: от 0° до 50°C. Щелочные батареи: от –10° до 50°C. Температура подзарядки: от 0 до 40°C
  • Крепление ремня под правую или левую руку
  • Удобная подставка, которая легко складывается и может быть полностью снята
  • Крепежные кольца для нагрудного ремня
  • Герметичный аккумуляторный отсек, не требующий использования инструмен­тов при замене батареи
  • Герметичный отсек разъемов питания и передачи данных (USB)

Управление данными и документирование результатов контроля

Интерфейсная программа GageView Pro позволяет управлять данными контроля и структурировать их. Данные могут быть выведены на печать или экспортированы в текстовый файл или таблицу для создания отчетов. Программа GageView Pro также позволяет создавать файлы контроля с идентификаторами (ИД) для последующей загрузки и использования в EPOCH XT. Новые возможности программы включают: вывод изображения на ПК, снимки экрана, резервное копирование, восстановление данных и комбинированный режим вывода информации в нескольких окнах. GageView Pro полностью совместима с дефектоскопами EPOCH 4, 4B, 4PLUS, LT и XT.

  • Экспорт данных толщины или амплитуды в Excel, Word и другие программы
  • Создание, структурирование и управление базами данных контроля
  • Импортирование снимков экрана
  • Вывод изображения на ПК
  • Обмен файлами настроек между прибором и ПК
  • Создание пользовательской библиотеки преобразователей для построения АРД-диаграмм
  • Обновление программного обеспечения EPOCH через двойной USB порт
  • Порт USB-хост для подключения принтера и внешних запоминающих устройств для резервного копирования информации
  • Порт USB-клиент для быстрой передачи данных на компьютер
  • USB-разъемы и разъемы питания находятся под герметичной защитной крышкой.

Аппаратные средства

  • 16-контактный разъем (опция): Выходы сигнализации. Вход/выход импульса синхронизации
  • 16-контактный кабель: Арт.: EPXT-C-16HW-6 (1,83 м). Арт.: EPXT-C-16HW-20 (6,1 м).

Регистратор данных и документирование результатов контроля

Регистратор данных EPOCH XT от­личается простотой использования и широкими возможностями хранения данных. EPOCH XT использует техно­логии коррозионных толщиномеров Panametrics и подходит как для вы­явления дефектов, так и для измере­ния толщины изделий из различных материалов. Типы файлов:

  • Типы файлов EPOCH 4
  • Последовательный
  • 2-D, 2-D EPRI
  • 2-D с пользовательской точкой
  • 3D
  • Бойлер

EPOCH XT также имеет встроенный генератор отчетов. Заголовки отчетов можно редактировать и рас­печатывать на принтере, подключенном через порт USB.

** EPOCH XT герметизирован согласно IP67 и приспособлен для работы в жестких условиях окружающей среды. Необходимо следить за состоянием герметизирующих прокладок в аккумуляторном отсеке и в отсеке разъемов ввода/вывода и своевременно их менять.

Не рекомендуется погружать EPOCH XT в жидкость, поскольку он не предназначен для использования под водой. Гарантия не покрывает повреждения, вызванные погружением прибора под воду.

Отправить запрос по данному товару

Внимание! Отправляя запрос вы даете согласие на обработку персональных данных

Спасибо за оказанное внимание! Мы успешно получили ваше сообщение.
Извините, произошла непредвиденная ошибка. Пожалуйста, попробуйте отправить сообщение позже.

Общие

  • Соответствие стандарту: EN12668-1
  • Вес: 2,1 кг с литий-ионным аккумулятором
  • Габариты: 277 x 150 x 51 мм (в зоне захвата рукой), 71 мм (в зоне дисплея)
  • Клавиатура: Английская, международная, японская или китайская
  • Языки: Английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, корейский, норвежский, шведский. Другие языки по запросу.
  • Разъемы для преобразователей: BNC или LEMO 1 (BNC отвечает требованиям стандарта IP67)
  • Тип батареи: Литий-ионные, никель-металлгидридные аккумуляторы или щелочные батареи
  • Продолжительность работы батареи: Литий-ионная: 9–10 часов, NiMH: 5 часов, щелочная: 1–2 часа
  • Питание: от сети переменного тока: 100–120 В, 200–240 В, 50–60 Гц

Защита от воздействий окружающей среды

  • IP67: Защита от проникновения жидкостей и загрязнений**
  • Способность работать во взрывоопасной атмосфере: MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D
  • Устойчивость к ударам: IEC 60068-2-27, 60 г, 6 м/сек., 3 оси, 18 общ.
  • Устойчивость к синусоидальным вибрациям: IEC 60068-2-6, 50–150 Гц при 0,03 дюймов DA или 2 г, 20 циклов

Дисплей

  • Цветной ЖК-экран: Частота обновления изображения 60 Гц, настройка цветовой схемы и яркости, комбинированный и полноэкранный режимы.
  • Размер дисплея: 320 (Ш) x 240 (В) пикселей, 101 x 75 мм
  • Режим линии развертки: Все точки пересечения нулевой линии в режиме видеосигнала показаны как для полного детектирования УЗ колебаний
  • Режим амплитудной сетки: 100% или 110% по высоте дисплея
  • Режим временной сетки: Стандартно от 0 до 10 делений, в режиме оценки пути распространения звука диапазон подразделяется на 5 равных секторов с линиями сетки

Генератор

  • Генератор: Настраиваемый генератор прямоугольных импульсов
  • ЧЗИ: Параметр выбирается пользователем или автоматически (от 10 до 1 000 Гц).
  • Напряжение генератора: от 50 до 475 В с шагом 25 В
  • Длительность импульса: Настраиваемая от 40 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
  • Демпфирование: 50, 63, 150, 400 Ом

Приемник

  • Усиление: от 0 до 110 дБ; дискретность определяется пользователем и настраивается посредством клавиш.
  • Полоса пропускания: от 0,2 до 26,5 МГц при −3 дБ
  • Цифровые фильтры:

    • 0,2–10,0 МГц • 2,0–21,5 МГц

    • 0,2–1,2 МГц • 5,0–15,0 МГц

    • 0,5–4,0 МГц • 8,0–26,5 МГц

    • 1,5–8,5 МГц
  • Детектирование: Полная волна, положительная и отрицательная полуволна, радиочастота
  • Линейность системы: По горизонтали: +/– 0,5% полной высоты экрана
  • Разрешение: 0,25% полной высоты экрана, погрешность по амплитуде +/– 1 дБ
  • Отсечка: от 0 до 80% полной высоты экрана с визуальной сигнализацией

Калибровка

  • Калибровка: Автоматическая калибровка по скорости звука и смещению нуля
  • Режимы контроля: Импульс-эхо, раздельно-совмещенный, теневой
  • Единицы измерения: миллиметры, дюймы или микросекунды
  • Диапазон: от 1,86 до 13,400 мм
  • Скорость звука: от 635 до 15 240 м/с)
  • Смещение нуля: от 0 до 4 950 мкс
  • Задержка: от –59 мм до 12 700 мм
  • Угол ввода: от 10° до 85° с шагом 0,1°

Измерения

  • Измеряемые величины: толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета для строба 1 и строба 2
  • Эхо-эхо: Стандартный
  • 5 полей для отображения рез-тов измерений: пользователь выбирает до пяти измерений по любому строб-импульсу на активном экране.
  • Стандартная функция DAC/ВРЧ: Построение до 50 точек, ASME, ASME III, JIS, 80-20%, пользовательская DAC и таблица ВРЧ. Динамический диапазон 110 дБ, изменение коэффициента усиления 100 дБ, динамическая настройка усиления, диапазона и задержки, переключение между экранами просмотра DAC и ВРЧ.
  • Пользовательские кривые DAC: с тремя сигнальными кривыми от +10 дБ до –24 дБ.
  • Таблица ВРЧ: для эффективного использования временной регулировки усиления. Возможность настройки ВРЧ из АРД-диаграмм
  • Измерение амплитуды: от 0 до 110% полной высоты экрана с дискретностью 0,25%. Коррекция криволинейной поверхности: стандартная по внешнему диаметру трубы или прутка для измерений с наклонным преобразователем.

Стробы

  • Стробы: Два полностью независимых строба для измерений амплитуды и времени пролета.
  • Начало строба: Настраивается на всем отображаемом диапазоне
  • Ширина строба: Настраивается от начала строба до конца отображаемого диапазона
  • Высота строба: Настраивается от 2 до 95% от высоты экрана
  • Сигнализации: Положительный и отрицательный пороговые уровни; минимальная глубина (строб 1 и строб 2)
  • Масштабирование: Отображаемый диапазон в пределах ширины строба 1

Вводы/Выводы

  • Порт USB-клиент: Обмен данными с GageView Pro
  • Порт USB-хост: Вывод данных на печать (на любой PCL5-совместимый лазерный или струйный принтер) и подключение USB накопителей.
  • Разъем LEMO (опция): Выходы сигнализации, вход/выход синхронизатора

Хранение данных

  • Хранение данных: До 10 000 ИД с А-сканами, значениями толщины и параметрами настройки

Стандартная комплектация

К ультразвуковому дефектоскопу EPOCH XT прилагаются:

  • EP4/MCA: Адаптер переменного тока
  • EPXT-TC: Кейс для транспортировки
  • EPXT-MAN: Руководство по эксплуатации
  • EPXT-HS: Ремень на запястье с возможностью двустороннего размещения
  • EPXT-PS: Регулируемая подставка из нержавеющей стали с резиновым покрытием
  • Литий-ионный или никель-металлгидридный аккумулятор
  • Защитная крышка (крышки) для разъемов преобразователей

Дополнительные комплектующие

  • EPXT-EC: Внешнее зарядное устройство
  • EP4/CH: Нагрудный ремень
  • EPXT-RPC: Резиновый защитный чехол
  • EPXT-DP: Защитная пленка для экрана (10 шт.)
  • EPXT-C-16HW-6: 16-контактный кабель со схемой
  • EPXT-HWIO-B, L: Аппаратные составляющие (вход/выход)
  • EPXT-SEAL-KIT: Кольцевое уплотнение и мембрана

Дополнительные программные опции

  • АРД-Диаграммы (Арт.: EPXT-DGS-AVG)
  • AWS D1.1/D1.5 (Арт.: EPXT-AWS)
  • GAGEVIEW PRO (Арт.: GAGEVIEWPRO-KIT-USB)

Инструкция B-scan Option в формате PDF (для скачивания инструкции нажмите на кнопке правую клавишу мыши и выберите пункт «Сохранить ссылку как…»)

Открыть

Инструкция EPOCH XT Ultrasonic Flaw Detector в формате PDF (для скачивания инструкции нажмите на кнопке правую клавишу мыши и выберите пункт «Сохранить ссылку как…»)

Открыть
