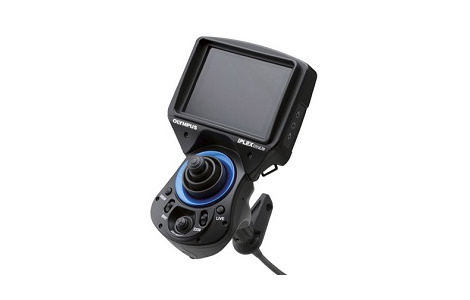

Видеоэндоскоп Olympus IPLEX UltraLite

Цена по запросу

Olympus IPLEX Ultralite — это промышленный видеоскоп размером с ладонь, весом всего 700 г, обеспечивает высокое качество изображения, его компактный и прочный корпус позволяет проводить эндоскопические осмотры в труднодоступных местах при суровых условиях эксплуатации, а прочная рабочая часть обеспечивает быструю и точную артикуляцию.

Описание товара

Olympus IPLEX Ultralite — это промышленный видеоскоп размером с ладонь, весом всего 700 г, обеспечивает высокое качество изображения, его компактный и прочный корпус позволяет проводить эндоскопические осмотры в труднодоступных местах при суровых условиях эксплуатации, а прочная рабочая часть обеспечивает быструю и точную артикуляцию.

Исключительная мобильность

Благодаря эргономичному дизайну, видеоскоп IPLEX UltraLite помещается на ладони Вашей руки. За счет облегченной конструкции он позволяет весьма просто производить эксплуатационный контроль.

Непревзойденная компактность и легкость

Вес IPLEX UltraLite с литиево-ионным аккумулятором составляет всего 700 г. Простой в обращении видеоскоп такой маленький и легкий, что он идеально подходит для тех, кто работает в труднодоступных местах или в стесненных условиях.

Эргономичный наладонный дизайн

iplexultra

Эргономичный видеоскоп IPLEX UltraLite удобно держать на ладони, что позволяет выполнять операции быстро, не ощущая усталости даже при длительных осмотрах.

Исключительное удобство в эксплуатации

IPLEX UltraLite предлагает интуитивно — понятное управление для эффективного и точного контроля.

Пиктограммное меню для мгновенного интуитивного распознавания и выполнения необходимых операций


Особенностью меню IPLEX UltraLite являются простые, интуитивно — понятные пиктограммы, которые позволяют пользователю быстро идентифицировать и активировать нужные функции.

«Горячие» кнопки быстрого доступа


В IPLEX UltraLite нет сложного разноуровневого меню. Функциями IPLEX UltraLite можно легко управлять одной рукой. Нажимая специально предназначенные кнопки, а также кнопки прямого доступа, можно оперативно управлять наконечником зонда, записью изображений, регулировкой яркости и вводом текста.

Быстрая и точная артикуляция зонда

IPLEX UltraLite отличается быстрой и точной артикуляцией. Наконечник зонда мгновенно и точно реагирует на артикуляционное управление и приближается к объектам с большой точностью, обеспечивая быстрый и эффективный контроль.

Исключительное качество

Благодаря компактному инновационному дизайну, IPLEX UltraLite обеспечивает непревзойденную, надежность и качество изображения при выполнении задач промышленной эндоскопической диагностики.

Противоударный корпус

Ударопрочность IPLEX UltraLite доказана в ходе специальных испытаний. Устройство сбрасывалось с высоты 1,2 м и успешно выдержало эти испытания. LCD монитор тестировался падением стального шарика с высоты 1 метр.

Прочная конструкция для работы в трудных условиях

Оператору часто приходится проводить контроль в трудных условиях. IPLEX UltraLite отличается работоспособностью при воздействии дождя, песка и пыли, и соответствует требованиям IP55 по защите от внешних воздействий. Являясь идеальным устройством для промышленных эндоскопических исследований, IPLEX UltraLite обеспечивает просмотр ярких изображений, даже при солнечном свете.

Рабочая часть устойчива к смятию и абразивному износу

Рабочая часть IPLEX UltraLite устойчива как к смятию, так и к абразивному износу. Она также разработана с помощью уникальной технологии Olympus Tapered Flex™ для исключительной маневренности зонда. Благодаря прочности и гибкости, рабочая часть IPLEX UltraLite позволяет производить контроль поверхностей извилистых и шероховатых каналов.

  1. С яркой светодиодной подсветкой на наконечнике зонда нет необходимости в оптоволоконных жгутах.
  2. Внешняя оплетка высокой плотности обеспечивает максимальную износостойкость и прочность.
  3. Полимерная трубка Tapered Flex™ имеет переменную жесткость для простоты маневренности и перемещения зонда.
  4. Спиральная пружина из ударопрочной стали делает рабочую часть более прочной на срез и смятие.


Яркие изображения и отчетливые видеокадры для качественного наблюдения и анализа


Для обеспечения успешного результата визуального эндоскопического контроля, определяющим является качество изображения. IPLEX UltraLite оснащен уникальным видеопроцессором, который обладает способностью воспроизводить четкие и контрастные изображения. Наряду с возможностью качественного воспроизведения оттенков цветовой гаммы, IPLEX UltraLite позволяет с высокой точностью обнаруживать даже мельчайшие дефекты. Наблюдаемые изображения можно хранить на вставляемых в прибор SD или SDHC картах в виде высококачественных фотоснимков формата JPEG и видеокадров формата MPEG-4.

Непревзойденная функциональность

IPLEX UltraLite обладает более совершенным аппаратным и программным обеспечением, позволяющим повысить эффективность, качество осмотра и точность анализа.

Чрезвычайно яркая подсветка и сменные оптические адаптеры


Для обеспечения оптимального направления обзора и увеличения при осмотре различных объектов, IPLEX UltraLite имеет широкий набор сменных оптических адаптеров. Светодиоды повышенной яркости расположены на торце объектива, что позволяет интенсивно подсвечивать объект контроля. Вдобавок, режим Hi-Beam недавно введенный на видеоскопе IPLEX UltraLite, позволяет повысить уровень подсветки зоны контроля до 2-х раз, что расширяет возможности контроля и документирования.

Программное обеспечение генерации отчетов InHelp

Дополнительное программное обеспечение InHelp упрощает многие особенности в процессе эндоскопического контроля с помощью видеоскопа IPLEX. Программное обеспечение в значительной степени улучшает эффективность работы посредством сортировки изображений на видеоскопе IPLEX и генерации отчетов на ПК одним кликом. Предусмотрена возможность работы по беспроводной локальной сети.

Точные стерео измерения (только в модели с функцией стереоизмерения)

Point_to_Line

Реализованная в приборе технология стерео измерений обеспечивает высокую достоверность и точность результатов измерения. За счет захвата графической информации через две линзы стерео объектива и триангуляции, IPLEX UltraLite обеспечивает получение точных измерений фактически любых объектов под любым углом. Кроме того, благодаря уникальной функции Spot-Ranging, видеоскоп IPLEX UltraLite может измерять расстояние между кончиком зонда и исследуемым объектом. Это единственный в отрасли инструмент, который определяет оптимальное расстояние до измеряемого объекта, позволяющее произвести более точные измерения.

Технические характеристики Olympus IPLEX UltraLite:


МОДЕЛИ ЗОНДОВ
Модель №IV8420UIV8435UIV8620UIV8635U
Рабочая частьДиаметр зонда*1ø4,0 ммø6,0 мм
Длина зонда2,0 м3,5 м2,0 м3,5 м
Внешняя оплеткаДолговечная вольфрамовая оплетка с антифрикционным покрытием
Жесткость трубкиПостоянная жесткостьРабочая часть Tapered Flex™

с переменной жесткостью на

изгиб, плавно уменьшающейся по

направлению к дистальному концу.
Приблиз. вес системы (с аккумулятором)700 г760 г800 г900 г

*1. Рабочую часть можно вставить в отверстие ø4,0 мм или ø6,0 мм.

ОСНОВНЫЕ ФУНКЦИИ
Размеры (Ш x В x Д)120 x 190 x 190 мм
Секция артикуляцииУгол артикуляции

(ВВЕРХ/ВНИЗ/ВПРАВО/ВЛЕВО)
130°120°
Механизм артикуляцииУправляемая джойстиком артикуляция наконечника зонда с

механизмом блокировки изгиба
Датчик температуры2-уровневый предупреждающий индикатор высокой температуры
Способ крепленияДвойная резьба с кольцевым уплотнением.
Источник светаМатрица светодиодов высокой яркости.

Режим Hi-Beam служит для увеличения интенсивности подсветки.
Способ идентификации адаптера наконечникаАвтоматическое обнаружение подсоединения и отсоединения адаптера наконечника.
Кнопки быстрого доступаКнопки, рычаги или джойстики наладонной системы обеспечивают

быстрый доступ к следующим функциям прибора: режим «живого» изображения,

яркость, увеличение масштаба, «замораживание» изображения, фото/

видео запись, управление артикуляцией, доступ к меню, быстрый просмотр

сохраненных в памяти изображений, быстрый вызов последнего изображения.
LCD монитор3,7 дюймовый LCD
Источник питанияАккумулятор: 7,2 В, приблиз. 90 минут непрерывной работы
Питание от сети: от 100 В до 240 В, 50/60 Гц

(с прилагаемым сетевым адаптером)
USB разъемСтандартные версии 2.0
Устойчивость к неблагоприятным условия окружающей средыВодонепроницаемость и пыленепроницаемость

(в соответствии с IP55), ударопрочность



УПРАВЛЕНИЕ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ
Манипуляции изображениемПлавное 5x цифровое увеличение

10-ступенчатая цифровая регулировка яркости

(включая регулировки усиления, экспозиции и монохромности)
Опции отображения текста30-знакомест встроенного знакогенератора



ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ
Носитель записиSD/SDHC карт

(4 Гб стандарт, совместимость с SD/SDHC картами)
Наложение текстаВыбор 30-значной надписи с датой, временем и системными настройками.
ФотозаписьРазрешениеH640 x V480 (пикселей)
ФорматФормат сжатия JPEG (в соответствии с Exif 2.1)
Размер файлаПриблиз. 300 кб (приблиз. 13400 изображений на 4 Гб памяти)
ВидеозаписьРазрешениеH640 x V480 (пикселей)
ФорматСжатие Xvid MPEG-4 формата AVI
Размер файлаПриблиз. 600 кб за секунду (приблиз. 120 мин на 4 Гб памяти)



ФУНКЦИИ СТЕРЕОИЗМЕРЕНИЯ-Только для моделей с функцией стереоизмерения
РасстояниеРасстояние между двумя точками
Точка — линияРасстояние вдоль перпендикуляра между точкой и линией, заданной пользователем
ГлубинаРасстояние вдоль перпендикуляра, построенного между точкой и плоскостью, заданной пользователем (высота)
Область/линииИзмерение площади некоторой области, а также длины контура, образованного несколькими точками



УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температураРабочая частьНа воздухе: от -25 до 100 °C
В воде: от 10 до 30 °C
Остальные компонентыНа воздухе: от -10 до 40 °C
Относительная влажностьВсе компонентыОт 15 до 90 %
Устойчивость к воздействию жидкостиВсе компонентыДопускается контакт с машинным маслом, светлыми

нефтепродуктами или 5 % соляным раствором.
ВодонепроницаемостьРабочая частьПрибор работоспособен под водой с присоединенным адаптером до эквивалентной глубины 3.5 метров.
Остальные компонентыМогут работать под дождем

(аккумуляторный отсек должен быть закрыт).

Не могут работать под водой.



ОСНОВНЫЕ МОДЕЛИ СМЕННЫХ ОПТИЧЕСКИХ АДАПТЕРОВ
Оптические адаптеры под рабочую часть с наружным диаметром 6,0 мм.
AT40D-

IV86
AT80D/

NF-IV86
AT80D/

FF-IV86
AT120D/

NF-IV86
AT120D/

FF-IV86
AT80S-

IV86
AT120S/

NF-IV86
AT120S/

FF-IV86
Оптический адаптерУгол поля зрения40°80°80°120°120°80°120°120°
Направление осмотраПрямоеБоковое
Глубина резкостиОт 200 до ∞ ммОт 8 до ∞ ммОт 35 до ∞ ммОт 4 до 190 ммОт 25 до ∞ ммОт 18 до ∞ ммОт 1 до 25 ммОт 5 до ∞ мм
Дистальный конецНаружный диаметр*1ø6,0 мм
Дистальный конец*219,8 мм25,2 мм
Оптические адаптеры под рабочую часть с наружным диаметром 4,0 мм.
AT120D/NF-IV84AT120D/FF-IV84AT120S/NF-IV84AT120S/FF-IV84
Оптический адаптерУгол поля зрения120°120°120°120°
Направление осмотраПрямоеБоковое
Глубина резкостиОт 4 до 190 ммОт 25 до ∞ ммОт 1 до 20 ммОт 6 до ∞ мм
Дистальный конецНаружный диаметр*1ø4,0 мм
Дистальный конец*219,7 мм19,6 мм22,2 мм
Адаптеры для стереоизмерения (4,0 мм и 6,0 мм)-Только для моделей с функцией стереоизмерения
AT50D/50D-IV84AT50S/50S-IV84AT60D/60D-IV86AT60S/60S-IV86
Оптический адаптерУгол поля зрения50° / 50°60° / 60°
Направление осмотраПрямое/ПрямоеБоковое/БоковоеПрямое/ПрямоеБоковое/Боковое
Глубина резкостиОт 5 до ∞ ммОт 4 до ∞ ммОт 5 до ∞ ммОт 4 до ∞ мм
Дистальный конецНаружный диаметр*1ø4,0 ммφ6,0 мм
Дистальный конец*225,0 мм28,8 мм25,9 мм32,2 мм

*1. При установке на зонд адаптер можно вставить в отверстие ø4,0 мм или ø6,0 мм.

*2. Означает длину жесткого участка на дистальном конце зонда при установке.
